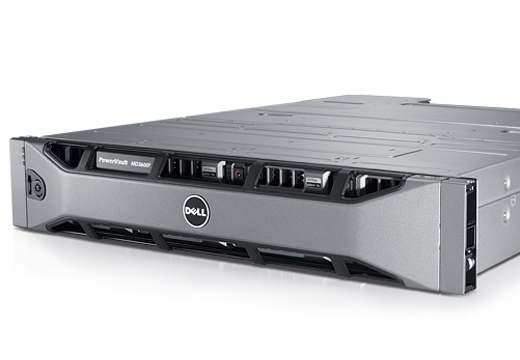

PowerVault MD3光纤通道存储阵列系列
产品详情

管理

  • 阵列管理
    第二代多协议模块化磁盘存储管理器,采用基于Java的用户界面
    多路径图形软件提供服务器与存储阵列之间的冗余数据路径的故障转移管理。

    MD3800f、MD3820f标准功能
    每个控制器配有4 GB或8 GB高速缓存
    动态磁盘池(DDP)1:RAID磁盘管理功能的可选配置
    VAAI支持:适用于使用VMware vStorage APIs for Array Integration的客户
    vCenter插件程序:适用于使用VMware vSphere的客户
    VASA (vStorage API for Storage Awareness):适合与vCenter插件程序结合使用
    SRA (Sight Recover Manager):适合与vCenter插件程序配合使用
    ALUA:主动-主动LUN访问
    自加密驱动器(SED)支持:提供更高级别的数据保护
    精简配置:根据需要分配和使用物理存储容量
    先试后买许可:高级功能软件的90天试用许可证
    Microsoft Windows ODX

    MD3860f标准功能
    与MD3800f相同的功能,以及:
    高性能分层(HPT):提高阵列I/O性能
    固态硬盘高速缓存:将固态硬盘用作扩展的控制器读取高速缓存,从而提高应用程序性能

    可选高级功能
    快照:每个虚拟磁盘最多支持128个快照,每个系统最多支持512个快照
    快照和虚拟磁盘备份:最多同时备份512个虚拟磁盘
    HPT固件升级:提高阵列I/O性能2
    附加硬盘:最多可扩展至1803或1924个硬盘
    远程复制:异步和同步
    固态硬盘高速缓存:将固态硬盘用作扩展的控制器读取高速缓存,从而提高应用程序性能5

电源选项6

  • 功率
    MD3800f/MD3820f支持直流电源
    MD3800f/MD3820f:交流电 - 600 W峰值输出;直流电 – 700 W
    MD3860f:交流电 - 1,755 W

    最大散热
    MD3800f/MD3820f:2,047 BTU/小时
    MD3860f:5,988 BTU/小时

    电压
    MD3860f:220 V交流电,自动量程,50 Hz/60 Hz

    频率范围
    50/60 Hz

    温度
    工作温度:10 °C至35 °C(50 °F至95 °F),每小时最大温差不超过10 °C
    MD3800f/MD3820f支持新风冷却,最高工作温度为35 °C

    相对湿度
    工作湿度:20 %至80 %(非冷凝),每小时最大湿度变化不超过10 %

    海拔高度
    MD3800f/MD3820f
    工作海拔:-16米至3,048米(-50英尺至10,000英尺)
    注意:对于海拔高度超过2,950英尺的地区,最高工作温度每升高550英尺下降1 °F。

    MD3860f

    工作海拔:–30.5米至3,000米(-100英尺至9,840英尺)
    注意:对于海拔高度超过2,950英尺的地区,最高工作温度每升高1,000英尺下降1.8 °F。

连接性

  • RAID和控制器

    热插拔控制器
    MD34x0和MD38x0x控制器与前几代阵列(MD32x0x和MD36x0x)不兼容。

    单控制器型号:
    MD3800f和MD3820f:在配备光纤通道交换机的情况下,最多支持64台服务器;提供4 GB高速缓存控制器

    双控制器型号:
    MD3800f/MD3820f/MD3860f :在配备光纤通道交换机的情况下,最多支持64台服务器;提供4 GB或8 GB高速缓存控制器选项。

    MD3060e包含两个热插拔盘柜管理模块(EMM)。

    控制器特性
    每个控制器都包含4 GB或8 GB电池后备高速缓存
    双控制器在主动-主动环境中运行,相互镜像对方的高速缓存
    通过闪存提供高速缓存保护,实现永久数据保护
    DDP7无需进行复杂的RAID管理,同时优化了数据保护,并可以与现有的RAID配置配合使用
    MD3860f高密度阵列需要使用双控制器

    RAID级别
    支持RAID级别0、1、10、5和6
    在RAID 0、10中,每组最多包含180/1928个物理磁盘
    在RAID 5、6中,每组最多包含30个物理磁盘
    最多包含512个虚拟磁盘
    DDP7

    兼容的路由器
    QLogic ISR 6240(提供光纤通道和iSCSI连接)

存储

  • 硬盘
    热插拔硬盘

    MD3800f – 最多可配置十二(12)个3.5英寸SAS、近线SAS、固态硬盘和SED
    MD3820f – 最多可配置二十四(24)个2.5英寸SAS、近线SAS、固态硬盘和SED
    MD3860f – 最多可配置六十(60)个2.5英寸和3.5英寸SAS、近线SAS、固态硬盘和SED

    MD3800f
    3.5" -- 15,000 RPM SAS硬盘,容量规格为300 GB、450 GB9和600 GB9
    3.5" -- 7,200 RPM近线SAS硬盘,容量规格为500 GB、1 TB9、2 TB9、3 TB9、4 TB9、6 TB、8 TB、10 TB
    3.5" -- 10,000 RPM SAS硬盘,容量规格为600 GB
    固态硬盘(SSD),容量规格为200 GB、400 GB、800 GB (WI);400 GB、800 GB、1.6 TB (MU);800 GB、1.6 TB (RI)(装在3.5"硬盘托架中)

    MD3820f
    2.5" -- 15,000 RPM SAS硬盘,容量规格为146 GB9、300 GB9、600 GB9
    2.5" -- 10,000 RPM SAS硬盘,容量规格为146 GB、300 GB9、600 GB9、900 GB9、1.2 TB9和1.8 TB
    2.5" -- 7,200 RPM近线SAS硬盘,容量规格为500 GB9、1 TB9和2 TB
    2.5" -- 固态硬盘,容量规格为200 GB、400 GB、800 GB (WI);400 GB、800 GB、1.6 TB (MU);800 GB、1.6 TB (RI)

    MD3860f
    3.5" -- 7,200 RPM近线SAS硬盘,容量规格为500 GB、1 TB9、2 TB9、3 TB9、4 TB9、6 TB、8 TB、10 TB
    2.5" -- 15,000 RPM SAS硬盘,容量规格为146 GB9、300 GB9、600 GB9
    2.5" -- 10,000 RPM SAS硬盘,容量规格为146 GB、300 GB9、600 GB9、900 GB9、1.2 TB9和1.8 TB
    2.5" -- 7,200 RPM近线SAS硬盘,容量规格为500 GB9、1 TB9和2 TB
    2.5" -- 固态硬盘,容量规格为200 GB、400 GB、800 GB (WI);400 GB、800 GB、1.6 TB (MU);800 GB、1.6 TB (RI)(装在3.5"硬盘托架中)

    MD3060e
    3.5" -- 7,200 RPM近线SAS硬盘,容量规格为500 GB、1 TB9、2 TB9、3 TB9、4 TB9、6 TB、8 TB、10 TB
    2.5" -- 15,000 RPM SAS硬盘,容量规格为146 GB9、300 GB9、600 GB9
    2.5" -- 10,000 RPM SAS硬盘,容量规格为146 GB、300 GB9、600 GB9、900 GB9、1.2 TB9和1.8 TB
    2.5" -- 7,200 RPM近线SAS硬盘,容量规格为500 GB9、1 TB9和2 TB
    2.5" -- 固态硬盘,容量规格为200 GB、400 GB、800 GB (WI);400 GB、800 GB、1.6 TB (MU);800 GB、1.6 TB (RI)(装在3.5"硬盘托架中)


    请参阅Dell PowerVault MD系列支持表,网址:Dell.com/Support

    扩展能力10
    借助MD1200和MD1220,MD3800f/MD3820f最多可扩展至192个硬盘11
    借助两个MD3060e高密度盘柜,MD3860f最多可扩展至180个硬盘

    MD3060e高密度盘柜
    EBOD扩展盘柜仅限与MD3高密度阵列系列(MD3260i、MD3860i和MD3860f)结合使用

    尺寸与高密度阵列系列(MD3260i、MD3860i和MD3860f)相同

    MD3高密度系列阵列上的控制器都配有一个6 Gbps SAS输出端口(MD3260i),或者一个12 Gbps SAS输出端口(MD3460、MD3860i和MD3860f),用于连接到MD3060e扩展盘柜,以获得额外的容量(每个高密度阵列最多支持2个扩展盘柜)。对于没有激活高级功能的系统,物理磁盘限制为120个。

    MD3060e包含两个热插拔盘柜管理模块(EMM)。

RAID

  • 热插拔控制器

    单控制器型号(MD3800f和MD3820f)
    在配备光纤通道交换机的情况下,最多支持64台服务器

    双控制器型号(MD3800f、MD3820f和MD3860f)

    在配备光纤通道交换机的情况下,最多支持64台服务器

    MD3060e包含两个热插拔盘柜管理模块(EMM)

    控制器特性
    每个控制器都包含2 GB电池后备高速缓存
    双控制器在主动-主动环境中运行,相互镜像对方的高速缓存
    通过闪存提供高速缓存保护,实现永久数据保护
    动态磁盘池(DDP)在优化数据保护的同时,消除了对复杂的RAID管理的需求,并可以与现有的RAID配置配合使用

    RAID级别

    支持RAID级别0、1、10、5和6
    • 在RAID 0、10中,每组最多包含192个物理磁盘
    • 在RAID 5、6中,每组最多包含30个物理磁盘
    • 最多包含512个虚拟磁盘

机箱包含项

  • 高 x 宽 x 深
    MD3800f:8.68厘米(3.42") x 44.63厘米(17.57") x 56.1厘米(22.09")
    MD3820f:8.68厘米(3.42") x 44.63厘米(17.57") x 50.8厘米(20")
    MD3860f:177.80毫米(7.0") x 482.60毫米(19.0") x 85.50毫米(32.5")
    MD3060e:177.80毫米(7.0") x 482.60毫米(19.0") x 85.50毫米(32.5")

    重量
    MD3800f:29.3千克(64.59磅)(最高配置)
    MD3820f:24.2千克(53.35磅)(最高配置)
    MD3860f:105.23千克(232磅)(最高配置)
    MD3060e:105.23千克(232磅)(最高配置)

    MD3800f和MD3820f机架支持:
    Dell ReadyRails™ II固定式导轨,用于在具有方孔或无螺纹圆孔的4柱式机架中进行免工具安装,或在4柱式螺纹孔机架中使用工具进行安装

法规

  • PowerVault 3800f管制型号:E03J
    PowerVault 3800f管制类型:E03J001
    PowerVault 3820f管制型号:E04J
    PowerVault 3820f管制类型:E04J001
    PowerVault 3860f管制型号:E08J
    PowerVault 3860f管制类型:E08J001

    产品安全、EMC和环境数据表(英文版)
    戴尔法规合规性主页(英文版)
    戴尔和环境

    能源之星®
    配备MD1200扩展盘柜的Dell Storage MD3200i、MD3400、MD3800i和MD3800f阵列通过了能源之星数据中心存储认证。
    配备MD1220扩展盘柜的Dell Storage MD3220i、MD3420、MD3820i和MD3820f阵列通过了能源之星数据中心存储认证。
    Dell Storage MD3260i、MD3860i和MD3860f阵列通过了能源之星数据中心存储认证。
    单击此处(英文版)详细了解能源之星存储1.0认证。
